☆基本属性☆ | |||
模块名称 | 双H桥电机驱动模块 | 工作模式 | H桥驱动（双路） |
主控芯片 | L298N | 包装形式 | |
逻辑电压 | 5V | 驱动电压 | 5V-35V |
逻辑电流 | 0mA-36mA | 驱动电流 | 2A(MAX单桥) |
存储温度 | -20℃ 到 +135℃ | 大功率 | 25W |
重量 | 30g | 外围尺寸 | 43*43*27mm |

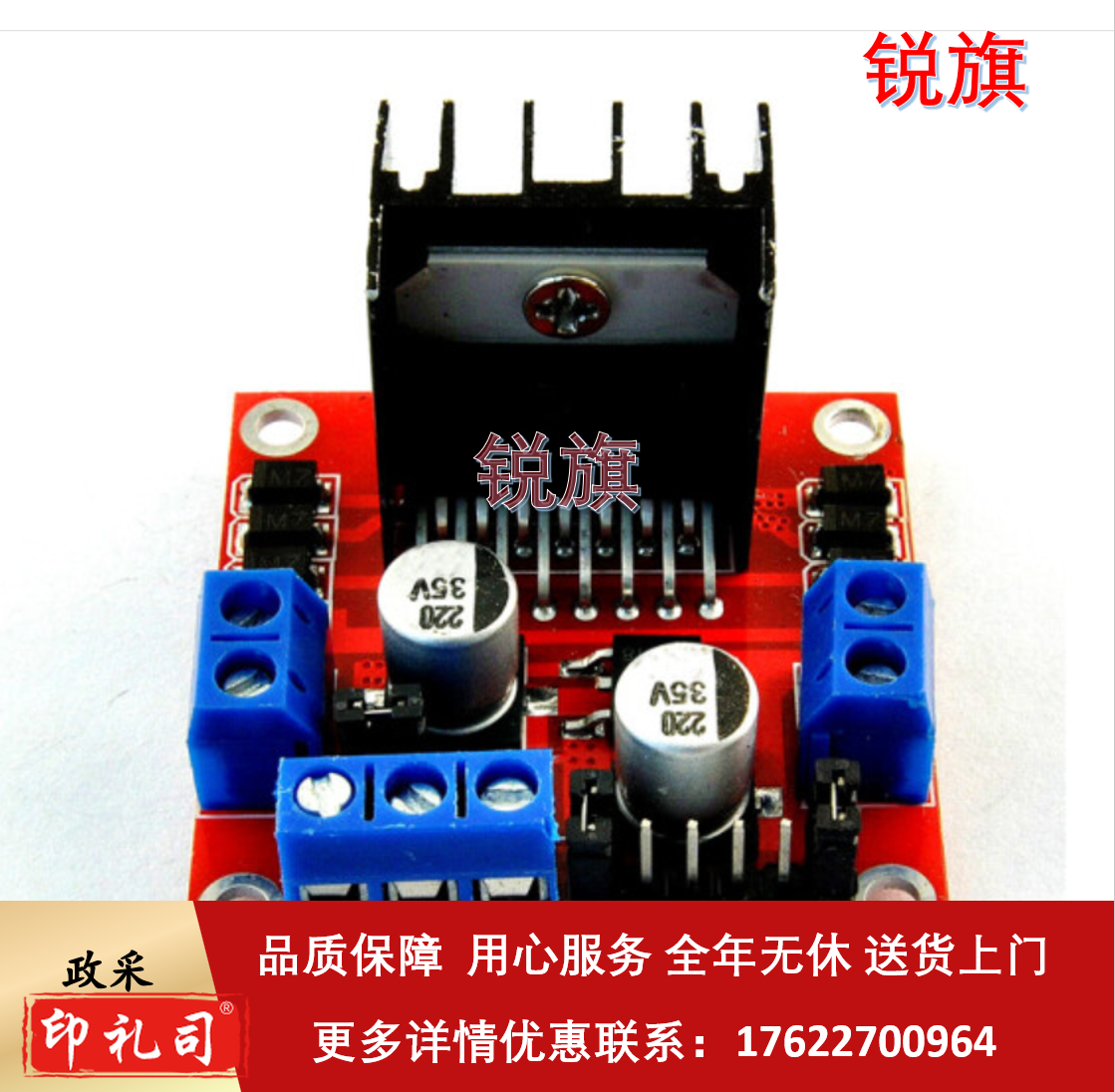

产品特点： ★ 本模块使用ST公司的L298N作为主驱动芯片，具有驱动能力强，发热量低，抗干扰能力强的特点。 ★ 本模块可以使用内置的78M05通过驱动电源部分取电工作，但是为了避免稳压芯片损坏，当使用大于12V驱动电压的时候，请使用外置的5V逻辑供电。 ★ 本模块使用大容量滤波电容，续流保护二极管，可以提高可靠性。 | |||
1
注意事项：
1.当你的驱动电压（上图标识为12V输入，实际可以接受的输入范围是7-12V）为7V-12V的时候，可以使能板载的5V逻辑供电，当使用板载5V供电之后，接口中的+5V
供电不要输入电压，但是可以引出5V电压供外部使用。（这种即为常规应用！）
2.当驱动电压高于12V，小于等于24V（芯片手册中提出可以支持到35V，但是按照经
验一般298保守应用大电压支持到24V已经了不起！）时，比如要驱动额定电压为
18V的电机。首先必须拔除板载5V输出使能的跳线帽。然后在5V输出端口外部接入5V
5V使能即 一个电平为5V的控制信号，当此信号输入有效时，且电机驱动模块中电源供电正常时，电机驱动模块输出电流。否则即使电源供电正常，电机上也无电流。
电压对L298N内部逻辑电路供电。（这种是高压驱动的非常规应用！）
